отсутствует. Когда указатель прибора находится за пределами правого указателя задачи (красного), замкнут контакт микропереключателя g4- горит сигнальная лампа HL3 Много .

Позиционное регулирующее устройство в приборах КСЗ состоит лз задающего механизма, контактного задатчика, встроенного в прибор Л блока реле, смонтированного в отдельной приставке ППР-1М. Позиционное регулирующее устройство (рис. 56) предназначено для одного из двух видов регулирования: двухпозиционного с минимальной фиксированной зоной нечувствительности и трехпозиционного с настраиваемой зоной включения среднего контакта.

Кроме автоматического позиционного регулирования данная схема может быть применена для сигнализации достижения HSMepneMbnvi параметром заданных значений в пределах шкалы прибора. Схема контактного задатчика показана на рис. 57. Подвижный контакт 3 контактного задатчика кинематически связан с пером прибора 12 и ручкой 10 установки задания. Два неподвижных контакта 1 и 2, расположенные на основании контактной группы задатчика, позволяют регулировать зону нечувствительности изменением расстояния между контактами.

Значение параметра, подлежащего регулированию, задается при помощи ручки Установка задания . Конец указателя задания устанавливается по направлению к точке, в которой должно быть перо при достижении измеряемым параметром заданного значения. При этом подвижный контакт 3 находится в среднем положении между контактами 1 и 2 и не касается их. Отклонение измеряемого параметра от задания вызывает перемещение подвижного контакта 3 в сторону соприкосновения с одним из неподвижных контактов; с контактом 2, когда

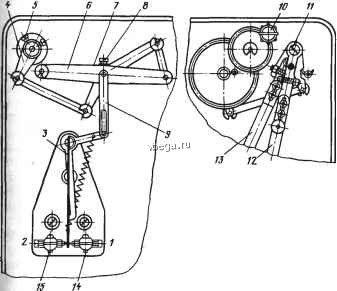

Рис. 57. Схема контактного задатчика: 1-3 контакты задатчика; 4, 7 - рычаги; 5, 8 - стопорные винты; 6 - коромысло; 9 - тяга; 10 - ручка установки задания; 11 - винт (корректор задания); 12 - перо прибора; 13 - указатель установки задания; 14,15 - зажимные винты

значение измеряемого параметра меньше заданного (контакты 3, 2 Мало ) ; с контактом 1, когда значение измеряемого параметра больше заданного (контакты 3,1 много ).

В случае двухпозиционного регулирования с минимальной фиксированной зоной нечувствительности (рис. 56) в контактном задатчике используется только один неподвижный контакт 1 или 2. При соприкосновении подвижного контакта 3 с контактом 1 срабатывает реле Р2, замыкая при этом цепь О - А. При размьпсании контактов 1тлЗ релеР2 обесточивается и якорь отпадает, размыкая при этом цепь О - Л и замыкая цепь О - С. Второй неподвижный контакт задатчика в данной схеме выполняет роль механического упора и в схему не включен.

В случае трехпозиционного регулирования (рис. 56) в контактном задатчике используются оба неподвижных контакта 7 и 2. При соприкосновении подвижного контакта 3 контактного задатчика с контактом 1 срабатывает реле Р2 и замыкается рабочая цепь О - А. В момент отрыва подвижного контакта 3 от контакта 1 реле Р2 обесточивается и якорь отпадает. При этом размыкается цепь О - А и замыкается цепь О - С. Это положение сохраняется вплоть до соприкосновения подвижного контакта 3 с контактом 2, т. е. в течение времени нахождения параметра в пределах установленной зоны нечувствительности.

В момент соприкосновения подвижного контакта 3 с контактом 2 срабатывает реле Р1; при этом размыкается рабочая цепь О - С и замыкается цепь О - В. При отходе подвижного контакта 3 от контакта 2 реле )7 обесточивается и якорь отпадает, размыкая цепь О -В и вновь замыкая цепь О - С.

Для исключения неустойчивой работы системы оба реле питаются выпрямленным током через диод VD1 и емкость С. Диоды VD2 и VD3 искрогасящие. Силовые цепи, к которым подключают регулирующий орган, подсоединяют к контактам О, А, В, С. Использование собственно контактного задатчика прибора для сигнализации и регулирования без приставки ППР-1М не допускается.

Зона нечувствительности контактного задатчика составляет 0,5 - 20 % от нормирующего значения измеряаюй величины. Регулирующее устройство с раздельной задачей по каждому каналу применяют в многоточечных приборах серии КС2 и КС4. Основным элементом регулирующего устройства (рис. 58) является система задающих устройств, состоящих из общего для всех точек регулирования задающего реохорда R26 и отдельного блока реохордов R31 - R42, соединенных по мостовой схеме, питающихся от обмотки силового трансформатора. Реохорд задачи выполнен на одном основании с измерительным реохордом, подвижный контакт которого перемещается одновременно с контактом измерительного реохорда от реверсивного электродвигателя.

Задание на регулирование значения контролируемого параметра устанавливают вручную подвижными контактами линейных реохордов R31 - R42: левый движок - в положение задачи, соответствующее значению мало , а правый - значению много . В момент совмевде-

Г Г rvv-pnrK

R27 К2В

-ггвв г-

К2 \П \J-VTJ

P1J

5? m T

P7 PI P7

PS PI2

PS U

PiL Pf2

PS piA

Рис. 58. Принципиальная схема многоточечного регулирующего устройства с раздельной задачей по каждому каналу
