Схемы защиты трехфазной сети с глухозаземленной (а) н изолированной (б) нейтралью на основе нелинейных ограничителей напряжения типа ОПП

т/ггов

Силовой трансформатор с защитой от влияния помех, проникающих по сети. Между первичной и остальными обмотками помещают либо экран из тонкой фольги, который не должен образовывать замкнутого витка, либо экранирующую обмотку в одни слой провода диаметром 0,15... 0.2 мм, которые обязательно заземляют

TimoBni защитный блок с двумя реакторами для силовых пеней 110/220 В переменного тока Такие блоки не оказывают влияния на переменный ток 50 Гц, но эффективно гасят быстронарастающне имп\-ть-сы перенапряжения. Индуктивность реакторов выбирают в пределах 0,5 1 мГн

Типовая схема защитного блока (сетевого фильтра) для уменынещя помех, проникающих по сети э.1ек-троп!1та1И1я промышленной частоты. Выбирают ннд>ктивность реакторов в пределах 0.5... 1 мГн. емкость конденсаторов - 0.1 ... 2 мкФ.

Низкочастотный про.ходной фильтр силовой цепи электропитания с полосой пропускания, превышающей 10 кГц. Выбирают индуктивность в пределах 0,5... 1 мГи, емкость - 1 ... 2 мкФ

Однофазный сетевой фильтр с ре-жекторнымп дросселями, обеспечивающий ослабление не менее 40 дБ в диапазоне частот 100 кГц... ...100 МГц. С1=0.6 мкФ. С2= =0,0025 мкФ, L=\ мГп, /?=1 МОм

4. Защита вторичных источников питания

2i VD

Простейшая схема стабилнзанин напряжения питания П0СТОЯН1ЮГ0 тохя на основе кремниевого стабилитрона. При выборе его типа необ.ходп-мо учитывать номинальное напряжение питания, минимальный и максимальный 11мпульсный ток стабилитрона. Ограничительное сопротивление выбирают в пределах 0,1 ... 10 Ом

220Б

с 5

Схема зашиты однофазного полупроводникового выпрямителя с включением варнстора Tirna СН 2 или выравнивателя на входе выпрямителя. Дополнительную защиту потреб!1те-лсй обеспечивает Г-образный (Ьнльтр со значс1П1ЯМн параметров входяптх в него элементов: L=80 мГн, С= = 50 мкФ

-zzdMchz

Q ft

Схемы защиты на основе одного однопол я рного ограничительного диода (а) н двухполярного ограничительного диода совместно с варнстором (0)

Cft2 Н

FBHSi-250

w-v-

I-a о-

О o-

-220B

Схемы защиты полупроводниковых преобразователей напряжения по выходу с помощью вентильных разряд-пиков типа РВМШ-250, выравнивателей ВОЦ-220 пли варисторов типа СМ 2. В качестве дополнительного элемента защиты вк.1Ючаотся дроссель с индуктивностью порядка 80 мГн, который помимо защитных функций позволяет избежать шунтирования выпрямительными диодами основной и дополнительной ступени защиты при появлении на проводе I волны перенапряжения положительной полярности

а /?/ / ШЖVD2 СН2 %VD3 I

Cfi2 %VP6,

Схема защиты по входу трехфаз ной по,т>ироводниковон выпрямительной цепи прп включешш выравнивателей или варисторов па раллельно защищаемому элементу (диоду)

+ о- 21, В

- о-

-о +

-о -

+ о-

4 с-г

-о +

-о -

- о-

-Л:-о +

Защитные блоки ЗБ-1 (один дроссель) и ЗБ-2 (два дросселя) применяются для ограничения поперечных перенапряжспнй в электрических пенях постоянного тока вторичных источников питания 9... 24 В полупрс-водниковых приборов. Индуктив1шсть дросселей имеет значение 55 мГн емкость конденсаторов 50 .мкФ. В некоторых случаях параллельно конденсаторам включают два соелннеи-ных встрсчно-параллельио стабилитрона, оксидно-иинковые варисторы пли вырашпшатсли с классификани-онным напряжением, соответствующим номинальному напряжснню электрической пени Вместо дросселей можно использовать реакторы с ии дуктивностью 16... 36 мГн

SA2 1

Схема защиты источников постоянного тока РЭС по цепям питания oг- раничптельными диодами

5. Защита чувствительных электрических приборов

и реле

Схема зашиты малогабаритных реле с выпрямителями в ciliobbix цеиях переменного тока напряжением 220 В. В схеме использованы две ступеш! защиты. Первая (основная) содержит низковольтные вентильные разрядники типа РВНШ-250 и служит для ограничения продольных пе-реиапряжс1шй (провод-земля). Вторая (дополгштельиая) содержит ок-сидно-циикопый выравниватель

ВОЦ-220, оснопиое назначение которого- ограничивать поперечные перенапряжения (провод-провод) до момента пробоя разрядников или вследствие их неравномерного срабатывания

Н реле

Схема двусторонней защиты реле иа керамических выравнивателях тип* ВК-Ю, включенных параллельно первичной и вторичной об.моткам изолирующего трансформатора и исключающих пульсацию напряжения в цепи

Н реле

Схема зашиты реле посредством включения варисторов типа СН I параллельно каждому из выпря.мптель-ных диодов

Охемы защиты приборов, обладающих низкой электрической прочностью на основе двух-(а) и трехступенчатой (б) схем зашиты. В качестве третьей (дополнительной) ступени применяют кремниевые стабилитроны, шунтируемые конденсаторами

- с--

j.!

Схема защиты контрольно-измерительных приборов от кратковременного воздействия импульсов высокого напряжения с помощью разрядника типа 4378-/). Аналогично защищаются электромагнитные реле

ti. Защита усилителей и усилительных пунктов

F2 VT

Схемы зашиты НЧ усилителей. Как правило, пх ставят после ступеней грубой защиты, они обеспечивают снижение амплитуд перенапряжений до единнн и десятков вольт. При включении встреч!го-последовательно кремниевых стабилитронов {а) падение напряжения на них равно напряжению стабилизации. При встречно-параллельном включении защит ных диодов (б) образуется двухпо-лярный защитный блок, использую-Н1ИЙ их прямую проводимость. Применяют также схему защиты с одним диодом (б) при подаче на него отрицательного смешения, равного половине обратного напряжения пробоя

Схема защиты входов ВЧ усилителей с диапазоном рабочих частот до 20 Д4Гц, собранная по мостовой схеме заи1иты с пятью пысокочастотны-мп диодами типа Д233. имеющих собственную емкость менее 15 пФ п выдерживающие большие импульсные токн перегрузки

Типовая гибридная ячейка для ограничения н.мпульсных высоковольтцых сигналов. Газонаполненный оазряд-ник ограничивает амплитуду сигнала. Дроссель индуктивностью 5 мкГн сглаживает пик остакэшегося перенапряжения. Варистор дополнительно к дросселю гасит выброс напряжения

Многоступенчатая гибридная схема защиты полупроводниковых приборов НЧ усилителей Первая ступень представлена малогабаритным газонаполненным разрядником типа Р-4, включенным в цепь вторичной обмотки линейного трансформатора. Вторая ступень защиты состоит из огпа-нпчнтельного фильтра Ф и двух встречно-параллельно включенных кремниевых стабилитронов. Первая ступень защиты ограничивает напряжение наводки до 100... 120 В, вторая до напряжения срабатывания кремниевых стабилитронов в прямом направлении (0.5... 0,8 В)

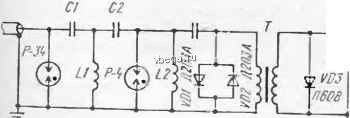

Комплексная защита ли-!1ейных усилителей по входу и выходу на основе гибридных многоступенчатых схем защиты. В схеме з:;щиты усилителя по входу (о) роль грубой защиты выполняет газонаполненный разрядник типа Р-34, снижающий амплитуду воздействующего перенапряжения до 400 ...450 В. Вторая ступень защиты включена после ВЧ фильтра, по-давляюнюго помехи в диапазоне частот ггиже 60 кГц. и представлена малогабаритны.м газонаполненным разрял1гн-ком Р-4 с напряже!гпсм - погасания 80 ... 90 В. Ди-

оды тина Д203А, включенные по встречно-параллельной схеме, обеснечнвтют снижение напряжения до 0,7... 1,0 В Днод VZ)3 обРСпеч1гваст надежную за- 1чту эмиттергюба-зового перехода входного транзистора.

сз НЬ-

7Ул: ат Г
