Таблпиа 4.46. Способы увеличения электро.магнигной герметичности

корпусов-экранов РЭС

Продолжение табл. 4.46

1. Неразъемные контактные соединения

Сварные соединения элементов корпусов-экранов ОС. шестБляются однородными сварными шва.ми но краям соедиияе.мых деталей без сквозных третий методом: внахлест [а); по-луна.члест (б); с перемычкой (в), встык (г). Применяются для небольших по габаритам кориусов-экр:!иов пли митгатюрных элементов 1*ЭС, прн толщине стенок 2 мм н более

Соединение элементов корпусов-экра нов в фалец осушесгплястся путем обжима нишв с последуюнхей нх про-пайкой {и - одинарный горизонтальный фалец; б - одинарный угловой фалси; в - двойной горизонтальный фалец; г - двойной стоячий фалои). Приме1гяется для изготовления корпусов-экранов из тончих листов бс.юй жести, фольги и ошшкованной стали с толщиной не более 0,8... I мм

Точечное соединение элементов корпусов-экранов осуществляется внахлест ]юсредств()м точечной сварки залс1жамн или болтами. Применяется для соединения протяженных и крупногабаритных элементов с толщиной стенок НС 60vTee 2 мм. Прн сосдпненнп элементов вследствие температурных и механических напряжений прн неплотном прилеганш! сопрягаемых деталей возможно появление щелей. Данный внд соединения обеспечивает э:<ранное затухание -магнитного поля

/lilj=27l a)

2, Разъемные контактные соединения

Крепление съемных крышек. Электрический контакт съемной крышки У с корпусом-экраном 2 ос>чцест-вляется через токопроводящую про-кла,1ку 5 и частично винт 4, обеспечивающий также необходимое сжатие элементов соедннсння. В качестве проводящей прокладки используется медная плетенка.

Примерно то же. Амортизационный шнур J находятся в медной плетенке 2, которая имеет надежный контакт с корпусом 3. Прижатие крышки 4 осуществляется посредством резьбового соединения 5 Очищенная поверхность крышки имеет непосредственный контакт с медной плетенкой. Токопроводяшие прокладки обязательно должны располагаться с внутренней стороны крышки

Открывающиеся крышки. Контактные соед1Шсння применяют для часто открывающихся крышек. В качестве обязательного элемента содержат уплотняющие электромагнитные прокладки 5, присоединяемые к сопрягаемым элементам корпусов-экранов 2 и крышек / посредством запрессовки (с), захлепок (б) или проводящего клея (в)

3. Вентиляционные отверстия

Волноводныс насадки нскусственнно увеличивают толщгшу стенки корпуса-экрана в месте расположения вентиляционного отверстия, тем самым обеспечивая экранное затухание магнитного поля

Решетка. образованная снстомон круглых отверстий, заменяет одно большое отверстие малыми, что обеспечивает экранное затухание MariuiT-ного поля

-31087

В Б 0

То же, ко с 1сзадратичиымп отверстиями, обесисчипаюшими экранное затухание магнитного поля

Сотовые решетки обладают прсиму-шсствами волноводиых насадок и простых решеток. Обеспечивают экранное затухание уьчгннтного поля

где ;V-число сотовых ячеек

4. Отверстия в панелях

Б)

2>

Электро.шгнитная герметичность корпусов-экранов с большими отверстиями в панелях иод измерительные приборы J кнопки 2 и индикаторные лампочки 3 обеспечивается с помощью дополнительных экранов 4, Провода, входящие в дополнительный экран, снабжаются фильтрами в виде прохолиых конденсаторов 5

5. Смотровые отверстия и световые проемы

Переключатели и потенциометры, выведенные на панели корпусов-экранов РЭСЦ монтируются с .обязательным нспользоваи1гем проводяишх прокладок-шайб, которые должны перекрывать возможные щели между панелью и эле.мсптом крепления устройства, а также иметь хороший контакт с панелью

Экранирование сетками мест расположения смотровых окон. Сетка 3 укладывается на смотровое окно в зашипхаемой панели и закрепляется рамой / с помощью винтов 2. Сетка должна иметь хороший электрический контакт с панелью и рамой

я Z

Выводы и вводы металлических осей управления с изоляцией (а), без изо ляцин (б) и диэлектрических осей (в) через панели корпусов-экранов РЭС осуществляются с помошью проводящих металлических втулок длиной />3с/ (/- кориус-экраи РЭС: 2 - металлическая втхлка; -изоляпи оиная втулка: 4-металлическая ось; 5 -пружинный контакт; -диэлек-* трическая ось)

Экранирование смотровых окон стеклами с токопроводяшими покрытиями. Для улучшения контакта поверхности стекла 5 с панелью коопуса-экрана 3 применяется уплотняющая резина 4, обложенная контактной прокладкой из оловянной фольги 6. Место контакта ирижи-миой скобы /* с прокладкой в и панелью 3 необходимо лудить. Вся конструкция стягивается вннтами 2

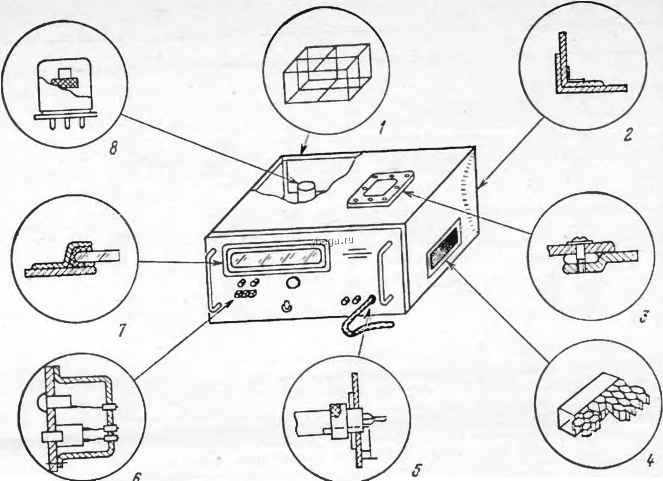

p e 4 2. Прак, чсская Р-лизаипя некоторых основных c повышения

РНС. J.J.pu.v...--------

СТОЙКОСТИ экранированных к воздет-!omv .....

/ - обеспечение магннтостатического экранирования на низких частотах за счет сварноД рамы из профилированной стали; 2-обеспечение электрической непрерывности корпусов-экранов в местах стыковки их детален прн неразъемных соединениях; 3 -применение злектромагнитных уплотнительных прокладок в разъемных соединениях; 4 - защита решетками вентиляционных отверстнП; 5 -применение разъемных контактных соеднненнЛ в местах ввода и вывода информации; 6 - дополнительное частичное экранирование измерительных и коитролы1о-регнстрнруюш.нх приборов; 7 - применение прозрачных проводя- 1 щнх материалов: в-локальное экранирование чувствительных элементов РЭС 1

На рнс. 4.21 и в табл, 4.46 приводятся наиболее распространенные методы повышения эффективности защитных свойств реальных корпусов-экранов РЭС.

4.3. типовые схемы грозозащиты элементной б.\зы и цепей радио-

и электротехнического оборудования рэс

Общие принципы построения схем грозозащиты РЭС, Защита элементной базы н цепей радио- и электротехнического оборудования РЭС от грозовых воздействий предназначена для ограничения наводимых в этих цепях напряжений н токов до безопасных по условиям сохранения работоспособности РЭС уровней. В основном заншты требуют цепн РЭС, содержащие полупроводниковые приборы, как наиболее чувствительные и уязвимые к грозовым воздействиям элементы.

Отечественный и зарубежный опыт показывает, что требуемого уровня грозозащиты РЭС нельзя достичь применением только одного из видов грозозащитных элементов, таких, например, как разрядншчи, защитные диоды, стабилитроны пли фильтры. 196

Таблица 4 47. Типовые схемы грозозащиты элементной базы и цепей

радио- и электротехнического оборудования РЭС

1 I

Зашита входа приемника на основе искрового разрядника, быстродействующего плавкого предохранителя и вентильного разрядника. Искровой разрядник FVI обеспечивает защиту от электростатического заряда на антенне, вентильный разрядник FV2 - от косвенных влияний ГЭМИ, быстродействующий плавкий предохранитель fU - при прямых поражениях молнией антенны

Схема зашиты ангенного тракта приемника от влияния грозовых разрядов газонаполненными разрядниками тина Р-460

Зашита входа радиоприемника на станции, в который включается провод от антенны для приема длинных, средних и коротких волн от атмосферных перенапряжений разрядниками типа Р-350 и ИР-0.3 Разрядники устанавливаются в помещении станции в закрытой короб.че по возможности вб.шзи ввода антенны
