двумя, проводниками [5-122], приведена на рис. 5-19, е. В этой схеме на одну пару пластин подается напряжение с--деяителя Rs, Ri, пропорциональное и совпадающее с испытательным напряжением, а на вторую - напряжение, снимаемое с резистора Ro, пропорциональное току через Си.

>. Схема рис. 5-19, е подобна также схеме рис. 5-19, е, у которой использован дополнительный конденсатор Ci для возможности компенсации влияния диэлектрических потерь испытуемого ко-нденсатора Сц. Следует заметить, что схема рис. 5-19, е не




Рис. 5-20. Кривые, наблюдаемые на экране трубки: а-мост сбалансирован по tg 6; б - мост разбалансирован по tg б; в - вид импульсов ЧР, возни- икающих на кривой; г - вид кривой по схеме рис. 5-19, г; д - вид кривой, по-.яучающейся на п.тенке, расположенной на вращающемся барабане; е - вид кривой по схеме рис. 5-19, б; ж-вид кривой по схеме рис. 5-19, е

требует высоковольтного регулируемого сопротивления Rz и ее легче реализовать практически. При наличии ионизации в Си на экране наблюдается деформированный эллипс (рис. 5-20, ж).

3. МЕТОДЫ НА ОСНОВЕ ОБНАРУЖЕНИЯ ЭЛЕКТРОМАГНИТНОГО ИЗЛУЧЕНИЯ

Рассматриваемые методы стали разрабатываться после по-явления радиоприемной аппаратуры, в особенности супергетеродинных приемников, имеющих высокую разрешающую способность и позволяющих индикацию сравнительно слабых напря-женностей электромагнитного поля [5-23, 5-34, 5-76, 5-77].

Интерес к измерениям электромагнитных излучений * стимулировался общим развитием техники передачи и приема радио-волн, а также и необходимостью оценки влияний на воздушные

Millan F. О., Barnet Н. G. Е1. Eng., 1935, v. 54. № 8, 857-862.



линии связи 1 и радиомагистрали со стороны линий электропередач высокого напряжения, атмосферных разрядов и т. п. Необходимость защиты коммуникаций связи от внешних помех выявилась сразу же после эксплуатации первых телеграфных линий в 1830-1840 гг. и телефонныхв 1880-1890 гг.

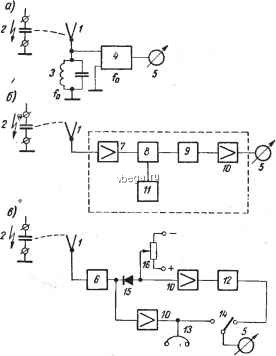

Рис. 5-21. Блок-схемы приборов, основанные на обнаружении электромагнитного излучения

/ - антенна; 2 - испытуемый объект; 3 - входной контур; 4 - узкополосиый усилитель (А/) с детектором; 5 - выходной прибор; 6 - супергетеродинный приемник без детектора н УНЧ; 7 -УВЧ; 8 - смеситель; S - УПЧ; iO-УНЧ; i/- гетеродин; i2 -пересчетное устройство; ;3 -наушники или динамик; /4 - переключатель; iS - диод; 16 - регулируемый источник смещения

Помимо разработки средств и способов защиты цепей связи, стали также изучаться методы подавления помехи в месте ее возникновения. Выявилось, что одним из источников помех является корона, возникающая в известных условиях вокруг проводов линий высокого напряжения, на дефектных изоляторах, высоковольтных вводах и т. д.

Было установлено, например, что коронирующие высоковольтные линииизлучают частоты от 70 кгц до 100 Мгц [5-76], а при ЧР в дефектных подвесных изоляторах имеет место ин-

* Ковалев ков В. И. Основы теории связи, ч. I и II, ОНТИ, 1931.



I 1

Cn -L C

тенсивное излучение при частотах 40, 80, 150 и даже 10000 Мгц [5-76, 5-77].

Методы на основе обнаружения электромагнитного излучения не нуждаются в непосредственной связи прибора с испытуемым объектом и имеют с последним индуктивную либо емкостную связи, что позволяет проводить исследование высоковольтной изоляции на ЧР и корону [5-140] в процессе ее обычной эксплуатации [5-77], не требуя никаких отключений при установке аппаратуры, и т. п. Блок-схемы аппаратуры на основе данного метода показаны на рис. 5-21.

На рис. 5-21, с приведена схема с узкополосным усилителем со средней частотой /о = 2 Мгц с шириной полосы А/=10 кгц [5-77] и входным резонансным контуром, настроенным на ту же частоту fo. Рамочная антенна, или катушка индуктивности входного контура, устанавливается обычно рядом с проводом, по которому протекают токи ЧР и за счет электромагнитной связи на контуре выделяются составляющие напряжения частотой 2 Мгц, которые с помощью 4 усиливаются, детектируются и вызывают отклонение прибора 4. Приборы на основе применения супергетеродинных приемников (рис. 5-21, б, в) располагаются на значительном расстоянии от исследуемого объекта. В схеме рис. 5-21, в имеется на выходе цепь компенсации, состоящая из диода 15 и источника напряжения смещения 16 и позволяющая использование счетчика импульсов 12.

На основе схем рис. 5-21 построены дефектоскопы [5-15, 5-23, 5-77], получившие распространение главным образом в энергосистемах для выявления дефектов в изоляторах высоковольтных магистралей и станционных вводов в процессе эксплуатации без перерывов в энергоснабжении.

Данные схемы могут быть использованы и для изучения ЧР и ионизационных процессов в высоковольтных конденсаторах непосредственно в рабочих условиях при любом приложенном напряжении (постоянное, переменное, импульсное). Применение их в ряде случаев поможет глубже изучить особенности конструкции конденсатора, способствующие образованию ЧР в его диэлектрике, ибо они способны индицировать поля не только от общего тока i, а также и непосредственно от токов ЧР (ток ic, рис. 5-4), что очень важно для изучения процессов, происходя щих в изоляции.

Рис. 5-22. Эквивалентная схема мерцающего конденсатора Cj - основная емкость; Я - сопротивление в параллельной схеме замещения (см.

рис. 1-2,6); С. С-емкости, образуемые макроскопическими островками металла электрода, подключаемые при мерцании

конденсатора; г, г - сопротивления, вносимые при подключении островков иеоднородного электрода
