у л Лрлрпат-

Масштаб, им

с Aflepedam-

еда yfiV -л-т- 1 , I передатчик i i i К

Рис. 6.14. Топографическая карта с отображением расположения РП и потенциальных ИП.

25,6 2B,S 32 35,2 39fy

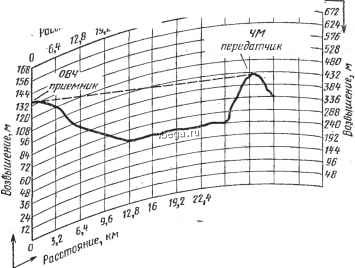

Рис. 6.15. Профиль рельефа местности и трасса распространения волны от передатчика ЧМ к приемнику ОВЧ.

Если выразить / в мегагерцах, /? и с в одной системе единиц, то (см. гл. 5)

Р r[ 1 - 100 / (/ [км] f [МГц])- (R [км] / [МГц]) или

Pp. [дБм] = - (32, 4 дБ + 20 Ig /? [км] + + 20 Ig / [МГц]) + Рт [дБм] + Gt [дБ] + Сй[дБ].

Цифры в круглых скобках характеризуют основные потери при распространении радиоволны от передатчика к приемнику.

Последнее выражение получено в предположении, что: радиоволны распространяются в свободном пространстве; между ИП и РП имеется прямая видимость, мешающее действие атмосферы отсутствует; поляризации антенн ИП и РП совпадают; антенна ИП направлена в сторону РП; антенна РП направлена в сторону ИП; потери в антенно-фидерных трактах ИП и РП незначительны; рабочие частоты ИП и РП совпадают; полоса част от РП равна и Л и больше полосы ИП.

На практике составляющие этого уравнения следует откорректировать. Приведем оценочный бланк, а также некоторые методические указания, по его заполнению и примеры. В оценочный бланк занесены данные примера 6.10.

Поправку, учитывающую снижение уровня излучения ИП за пределами его рабочей полосы (строка 2), вводят,.если рабочая частота РП более чем на 50% превышает рабочую частоту ИП. Эта поправка не учитывает излучение гармоник и субгармонйк, ширину полосы, а также некоторые факторы, рассматриваемые далее. При отсутствии сведений о внеполосных излучениях могут быть использованы данные табл. 3.2 или результатьЬизмерений.

Ориентировочные данные для заполнения строки 3 содержатся на рис. 6.16, 6.17. Определить поправку, учитывающую изменение КУ антенны в зависимости от условий ее работы можно с помощью табл. 5.5, 5.6.

Пример 6.8. Допустим, что 3-я гармоника передатчика РЛС, работающего на частоте 1335 МГц, создает помеху РРЛ.

Необходимо определить поправку для строк 5 и 6 оценочного бланка. Используя данные табл. 3.2, для уровня излучения 3-й гармоники получим -64 дБ. Внесем это значение в строку 2 оценочного бланка. Так как уровни излучения в табл. 3.2 даются с учетом усиления антенн ИП (в данном случае РЛС), то в строку 5
