4;6.1. Одновременное детектирование пикового и среднего значений

Калибровке пикового детектора посвящен п. 4.5.1, детектор среднего значения описан в п. 2.4.4. Если постоянная времени детектора среднего значения велика по сравнению с модулирующей частотой и временем сканирования, в течение которого измеряемое излучение проходит через приемник, то детектор среднего значения дает на выходе напряжение, пропорциональное среднему значению модулированной огибающей излучения. В случае немодулированной несущей пиковый детектор и детектор среднего значения будут иметь одинаковые напряжения на выходе. При 100%-ной тональной AM выходное напряжение пикового детектора на 6 дБ выше, чем у детектора среднего значения. В общем случае для AM сигнала разница А пикового детектора и детектора среднего значения определяется выражением

А [дБ] = 20 Ig (1 + уровень модуляции [%]/100), (4.52)

А = О для немодулированной несущей,

. А = 2.3 дБ для 30%-ной AM,

А = 3,5 дБ для 50% -ной AM,

А = 6 дБ для 100%-ной AM.

Определение этой разцицы оказывается полезным при классификации неизвестных излучений. Например, для отметчика времени в ЭВМ, создающего пачки колебаний с 50?о-ным коэффициентом заполнения разница составляет 6 дБ. При этом остается неопределенность, поскольку такая же разница получается и для 100%-ной AM. Однако, чтобы имела место неопределенность, частота повторения импульсных пачек отметчика времени должна быть меньше половины импульсной полосы пропускания приемника. Для двоичного некодированного текста при коэффициенте заполнения 0,25 разница А = 12 дБ. В общем случае для таких сигналов разница в показаниях детекторов будет примерно равна

А [дБ] = 20 lg6, (4.53) ,

где б = т/г - коэффициент заполнения; т - длительность импульса; - средняя частота повторения импульсов.

Для некоторых радиолокационных станций, для которых б = 0,001, согласно (4.53) А = 60 дБ, что, как правило, превышает динамический диапазон большинства



приборов, измеряющих ЭМП. Следовательно, пока соблюдается условие

fr fiBw (4.54)

(где frBW - импульсная полоса пропускания приемника), детектор среднего значения не будет реагировать на сигналы радиолокационных станций.

Для переходного процесса, создаваемого одиночным импульсом, разница показаний пикового детектора и детектора среднего значения определяется выражением

А [дБ] = 20 Ig {V-cJew), (4.55)

где т - постоянная времени детектора среднего значения.

Например, при постоянной времени детектора среднего значения Тд = ЮО мс и импульсной полосе 120 кГц согласно выражению (4.55) Д = 82 дБ, что практически не позюляет провести измерения. Поэтому переходный процесс будет отмечен только пиковым детектором.

4.6.2. Калибровка детекторов пикового и среднего значений

Тракт, содержащий пиковый детектор, калибруют аналогично тому, как описано в пп. 4.5.1, 4.5.2. Теоретически детектор среднего значения можно калибровать, если контролировать коэффициент заполнения вводимого сигнала и устанавливать усиление и нулевой уровень самописца так, чтобы получить теоретическую разницу, определяемую выражением (4.53). Однако никакие измерительные системы, кроме WEI, модели 120А и 130А, не в состоянии это выполнить. Поэтому чаще всего тракт с детектором среднего значения не калибруют, его используют для индикации коэффициента заполнения для определения того, велик он или мал, как это имеет место при переходном процессе (щиро-кополосный сигнал). Такая ситуация приводит к тому, что изготовители измерительной аппаратуры не сообщают достаточных сведений о точности измерений.

4.6.3. Пример записи процессов детектироваршя пикового и среднего значений

Этот раздел завершает материал п. 4.5.9, в котором был приведен пример дважды повторной записи в одиночном канале с пиковым детектором. Запись процессов детектирования пикового и среднего значений требует только одного



Нампвтя-

Hcmmffeffoe г/звеме

Условия иснй/ттий

-Дата-

-Кслотилие-

-Рлератор-

Сноростг, Приемнин.Ъ 390-i,модель 1308,

снаяироватя Виапаза/г 76


1.О0 1,75 г,00 1,25

Vacmoma, firt{

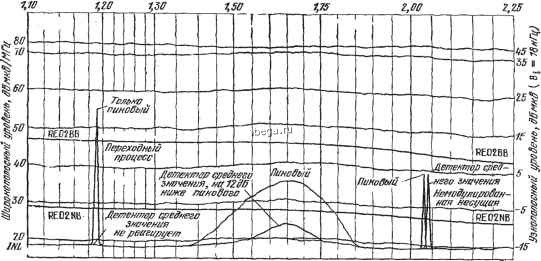

Ямс.4.г2, Бланк самописца для излучаемых ЭМП при детектировании пикового и среднего значений
