на на рис. 4.13, можно обеспечить необходимую чувствительность и относительно равномерную характеристик;у передачи на частотах 30 Гц - 20 кГц. Кривая R = оо на рис. 4.14 показывает изменение поправки, которая необходима для того, чтобы отсчитать уровеьь узкополосных сигналов в децибелмикроамперах по выходному прибору измерителя помех. Так как знак этой поправки отрицателен для большей части диапазона, то чувствительность устройства получается лучше, чем при измерении с помощью обычных ток;осъемнпков. Чувствительность, которую можно достигнуть этим методом, лучше -26 дБмкА на частотах более 5 кГц, если используется измеритель помех, позволяющий измерить сигнал с уровнем О дБмкВ на сопротивлении 50 Ом. Чувствительность измерителей помех NM-40A и ЕМС-10Е в десять раз лучше, что позволяет измерять токи помех от -46 дБмкА на частоте 5 кГц и выше.

В ущерб чувствительности устройства зависимость поправки можно сделать более равномерной, например, в пределах 1 кГц - 150 кГц, если первичную обмотку шунтировать сопротивлением R (см. рис. 4.13). При = 10 Ом (рис. 4.14) можно измерять сигнал с уровнем -40 дБмкА, если чувствительность измерителя помех -20 дБмкВ. Особенностью использования шунтирующего сопротивления R = 10 Ом является частотная зависимость поправки в диапазоне ниже 1 кГц, влияние которой аналогично действию фильтра верхних частот. При измерениях широкополосных ЭМП это позволяет ослабить уровни гармоник, если испытуемое изделие питается от сети переменного тока. Дальнейшее уменьшение шунтирующего сопротивления ил-


Трансфортшр

Оп7 ишочнта . (юогпоянноео тона 1имнФ

типа 6ZZD Ь

Испытуемое . изделие

Рис. 4.IS. Схема измерения НЧ токов ЭМП ма.пого уровня



§1

Оо 6 *


10 ъо 10 10 ь-10 70 3-70 10

ттто,Гс1

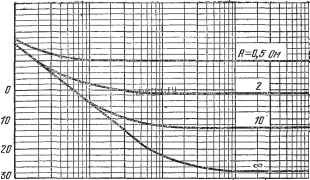

Рис. 4.14. Зависимость поправки к показаниям измерителя помех от частоты при измерениях в цепях источника питания постоянным током на частотах ниже 10 кГц при различных сопротивлениях нагрузки разделительного трансформатора

люстрируется кривой на рис. 4.14, соответствующей R = = 0,5 Ом. Равномерная частотная зависимость получена при этом за счет снижения чувствительности. Однако чувствительность остается достаточной, чтобы удовлетворить требованиям НТД, и цепь коррекции может быть выполнена без активных элементов.

Когда измеряется ток помех в цепи питания постоянным током, проблем не возникает, но при питании переменным током существуют ограничения. Принципиальным при этом является падение напряжения источника питания на вторичной обмотке S. Напряжение в обмотке Р наводится как на частотах помех, так и на частоте источника питания. Так как мощность рассеяния на входном сопротивлении 50 Ом обычно ограничивается примерно 0,5 Вт, то наюди-мое напряжение не должно превышать 5 В. В линии с частотой 400 Гц ток питания не должен превышать 16 А, чтобы не было значительного рассеяния мощности на резисторе R, который в этом случае должен быть рассчитан на мощность не менее 50 Вт. Чтобы избежать ошибок, сопротивление этого резистора не должно быть индуктивным..



4.4. ИЗМЕРЕНИЯ НАПРЯЖЕНИЯ

Некоторые старые военные стандарты США, относящиеся к испытаниям помех в проюдах, методы испытаний CISPR, включающие правила FCC (часть 15) испытаний ВЧ устройств, и NASCEM-5100 требуют измерений нежелательного ВЧ напряжения в цепях питания испытуемого изделия. Измерительный приемник подключается с помощью эквивалента сети. Иногда вместо эквивалента сети используется блок связи (см. извещение 3 к MIL-STD-462, метод СЕ07).

4.4.1. Эквиваленты сети

Эквивалент сети уже рассматривался в п. 3.4.7 и 4.3.3. Это четырехполюсник с выходным сопротивлением 50 Ом (со стороны испытуемого изделия) на частотах от /l до 1н, заданных техническими требованиями. В начале эксплуатации эквивалент сети не требует калибровки, но с течением времени при возникновении дефектов в одном или нескольких элементах его использование может приюдить к ошибкам в измерениях. Для снятия характеристик эквивалента сети его подключают к генератору сигналов (р:с. 4.15). При этом длина неэкранированных проводов и ЙИ.кы заземления, используемых при подключении коаксиального кабеля к разъему эквивалента сети, должна быть как можно меньше (5 см или меньше).

Уровень сигнала на выходе измерителя помех, подключенного к эквиваленту сети кабелем с сопротивлением 50 Ом, может изменяться в пределах 1 дБ в зависимости от изменения напряжения генератора сигналов на входе эквнва-

C/nopoHir симеой сети

Стороне испытремоео изделия


Эквивалент h сети

Разъем с сопротиблвнивм SO Ом


Гнератор сиеналоВ

Взмеритель помех

Рис. 4.15. Схема определения характеристик экеиеалента сети
