Рас. 3.27. Схема экспериментального определения волнового сопротивления концентрического фидера


где dl - внутренний диаметр трубки; d - диаметр центрального провода.

При использовании внутреннего провода типа I6AWG и трубки диаметром 2,5 см Zo ~ 150 Ом.

При определении параметров антенны сначала отключают фидерную линию, оставляя ее разомкнутой. Затем изменяя частоту генератора сигналов, постоянство напряжения которого контролируется вольтметром, подключенным в точке А (рис. 3.27), регистрируют частоту, при которой длина линии соответствует Х/4, что определяют по максимуму напряжения вольтметром, подключенньм к точке В. Далее определяют частоту, при которой по вольтметру в точке А наблюдают уменьшение выходного напряжения вследствие почти короткого замыкания на входе фидерной линии. Эта частота соответствует полезному уровню сигнала при правильно нагруженной линии. Если на резонансной частоте, соответствующей К/4, линия слишком сильно нагружает генератор сигналов, то может быть выбрана частота, близкая к резонансной, при которой уменьшение напряжения от генератора сигналов еще приемлемо.

После этого параллельно выходу фидерной линии, как показано на рис. 3.27, подключают резистор с сопротивлением Rj = Zo, рассчитанным из уравнения (3.2). При правильно выбранном значении этого сопротивления вольтметры, включенные на входе и выходе фидерной линии, должны показывать одинаково при постепенном увеличении напряжения на выходе генератора сигнала..Если напряжение



на верхнем конце линии выше, чем на нижнем, то слишком велико, и наоборот. Соответственно подобранное значение Ri должно быть проверено на самых низких частотах.

Следующий шаг - определение сопротивления R, временно нагружающего длиннопроводную антенну, для чего рассматриваются два случая.

1. Расстояние от провода до потолка менее 1/3 высоты камеры:

Zo [Ом] = 138 Ig (4D/d). (3.3)

где D - расстояние от провода до потолка; d - диаметр провода (2 мм для провода типа № 12 AWG).

2. Расстояние от провода до потолка менее 1/2 высоты камеры, но более 1/3 высоты

Zo [Ом] = 138 Ig - j 4- 5 Ом, (3.4)

где h - высота камеры; d - диаметр провода.

Для типичных высоты камеры 2,4 м и расстояния от провода до потолка в 1/3 этой высоты из этих уравнений следует Zq = R2 430 Ом.

Далее от верхнего конца фидерной линии отключают резистор с сопротивлением Ri и собирают схему, показанную на рис. 3.28, пользуясь которой подбирают оптимальное значение R таким же методом, как в случае, показанном на рис. 3.27. После этого резистор R подключают как постоянную нагрузку.

Для определения окончательного значения сопротивления резистора Rs (рис. 3.26) пользуются формулой

r3=-RiRM -Ri)- (3.5)

Рис. 3.29 иллюстрирует конфигурацию электрического поля, созданного длиннопроводной антенной, при размещении испытательного стенда в одной стороне экранированной камеры на расстоянии 1,22 м от антенны. Напряженность поля на поверхности стенда

Е [В/м] - ишП,22 = 0,82Ulw, (3.6)

где Ulw - напряжение на входе длиннопроводной антенны, В.

Если при этом на выходе генератора сигналов имеется напряжение Uj, то согласно схеме на рис, 3,25 напряже-.




Генератор . сигналов

Селективный, вольтметр

Рис. 3.28. Схема экспериментального определения волнового сопротивления длиннопроводной антенны

ние Ulw = 1,5/7- и ЕШн] = 1,236г. Антенный фактор можно рассчитать по формуле

Ut Ut

=0 дБ,

предполагая, что высота камеры 3 м, антенна находится на расстоянии 2-2,25 м над уровнем пола и испытуемое изде-

ijK

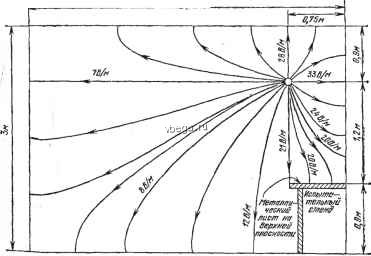

Рис. 3.29. Конфигурация электрического поля при размещении испытательного стенда в камере с длиннопроводной антенной
