СетЬ пе/земен-

О, ЗЗм

Адттранс0орматор гОА

цсштуетга проевлочшя

Гетрртер ретрт/7неч-ных

Сеть переггешово тола Ш ипи ШГц)

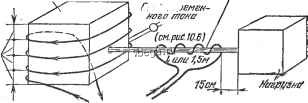

Рис. 10.4. Типовая схема измерения магнитной индукции методом RS02.

Во)буждаемая проволочная обмотка - 3 витка а одинаковом расстоянии один от другого, если испытуемое изделие иеб iuiijhx размеров

ну шага обмотки, по которой проходит ток источника испытательной установки. Это происходит из-за изменения плотности магнитного потока, проходящего через плоскость рамки с токо.м, образованной одним витком, или из-за из-

Hcnt/mysfios изделие

Л бь/ходу ееиеротира ipempowuevm/x имеер7бсод

Н uomovHuey питалиЯ иет/туетги изделия

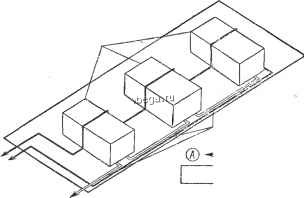

Рис. 10.5. Схема измерения методом MIL-STD-462B

Лодели сдязыдик/тс джгут ло лрайлей пере через лождй/е №ем-

- 10дд для изтрелии

>->} 5 дм для

кали/одли

RS02.1 предполагаемого

менения на 180° магнитного поля, получаемого по правилу Ампера правой руки. Следовательно, токи, индуцируемые в испытуемом кабеле, должны скомпенсироваться, и поэтому существует только незначительное осевое магнитное поле. Таким образом, если действовать согласно MIL-STD-462 (рис. 10.4), то правильно измерить восприимчивость невозможно.

Если провод измерительного генератора размещен вдоль кабеля испытуемого изделия, то все индуцируемые токи в испытуемом кабеле оказываются в фазе, как это показано на рис. 10.6, б. Именно так согласно предполагаемому MIL-STD-462B (рис. 10.5) должна испытываться восприимчивость изделия к магнитной индукции.

При расположениях испытуемых проводов, отличающихся от описанного, в большинстве случаев приемлем тот же принцип испытаний. В этих случаях справедливы следующее замечания:

- входные и выходные кабели питания от источника переменного тока не подлежат испытаниям;

- испытывают не отдельные пары проводов, а группы проводов или жгут;

- между проводами с токами от измерительного генератора и кабельными разъемами поддерживают расстояние 15 см;

продав от измерительной рстанодли

Перемелль/s маеиитль/е поля

Расстояние между двуня проводами

Радело испь/тувмого изделия

Провод от измерительной рстанодни

Синфазные попя

Рродода, воасух-даемь/е В фазе В)

Рис. 10.6. Неправильный (а) и правильный (б) способы размещения провода при пзмсрсипн восприимчивости кабелей к магнитной индукции методом RS02.

(Испытания с генератором остроконечпы.ч импу.]ьсоЕ выполняются с обеимч полярностями импульсов)

- Ёсе кабели располагают по крайней мере на 5 см выше заземленного листа испытательного стенда;

- чтобы сократить продолжительность испытаний, одновременно измеряют восприимчивость максимально возможного количества жгутов.

10.2.3. Методика изрлерений RS02

Измерения вручную нужно выполнять следуюш,им- образом:

A. При измерениях восприимчивости изделия через кожух и кабели согласно MIL-STD-461A

Применять источник переменного тока и (или) генератор остроконечных импульсов по очереди, как показано на рис. 10.4, и контролировать восприимчивость.

Б. При измерениях согласно извещению 3 к MIL-STD-462 Подключать генератор остроконечных импульсов тока к испытуемому проводу и контролировать его восприимчивость.

B. При измерениях в соответствии с MIL-STD-462B Применять поочередно источник переменного тока (20 А)

промышленной частоты и генератор остроконечных импульсов (рис. 10.5) и контролировать восприимчивость испытуемого изделия.

10.3. МЕТОД RS03. ИЗМЕРЕНИЕ ВОСПРИИМЧИВОСТИ К ЭЛЕКТРИЧЕСКОМУ ПОЛЮ

Этим методом измеряют восприимчивость изделия, находящегося под воздействием электрического поля с известными уровнями и поляризацией, в диапазоне 14 кГц- 10 ГГц.

Метод RS03, возможно, наиболее трудный для практической реализации, поскольку требует создания электрического поля высокого уровня в очень широком диапазоне частот. Это поле является сторонним по отношению к испытуемому изделию и должно быть создано в экранированном помещении.

Обычно испытания методом RS03 выполняют в экранированных закрытых помещениях. В противном случае генерируемые поля могут создавать помехи аппаратуре или системам, расположенным вблизи от места испытаний, и может потребоваться координация времени работы испытательной установки и находящейся поблизости аппарату-
